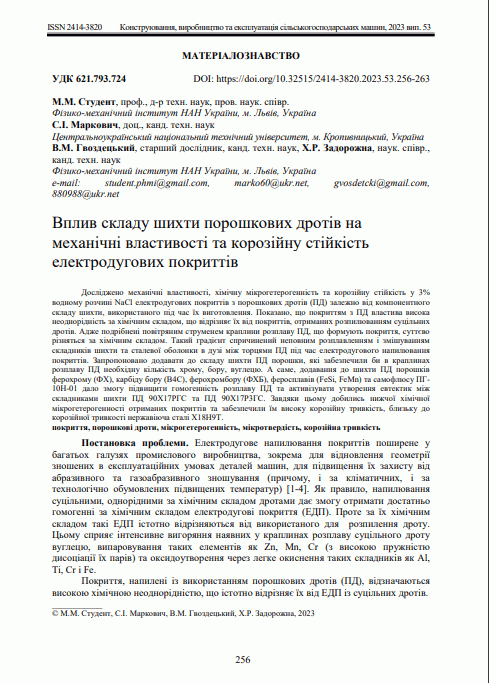

Досліджено механічні властивості, хімічну мікрогетерогенність та корозійну стійкість у 3% водному розчині NaCl електродугових покриттів з порошкових дротів (ПД) залежно від компонентного складу шихти, використаного під час їх виготовлення. Показано, що покриттям з ПД властива висока неоднорідність за хімічним складом, що відрізняє їх від покриттів, отриманих розпилюванням суцільних дротів. Адже подрібнені повітряним струменем краплини розплаву ПД, що формують покриття, суттєво різняться за хімічним складом. Такий градієнт спричинений неповним розплавленням і змішуванням складників шихти та сталевої оболонки в дузі між торцями ПД під час електродугового напилювання покриттів. Запропоновано додавати до складу шихти ПД порошки, які забезпечили би в краплинах
розплаву ПД необхідну кількість хрому, бору, вуглецю. А саме, додавання до шихти ПД порошків ферохрому (ФХ), карбіду бору (B4C), ферохромбору (ФХБ), феросплавів (FeSi, FeMn) та самофлюсу ПГ10Н-01 дало змогу підвищити гомогенність розплаву ПД та активізувати утворення евтектик між складниками шихти ПД 90Х17РГС та ПД 90Х17Р3ГС. Завдяки цьому добились нижчої хімічної мікрогетерогенності отриманих покриттів та забезпечили їм високу корозійну тривкість, близьку до корозійної тривкості нержавіюча сталі Х18Н9Т.
