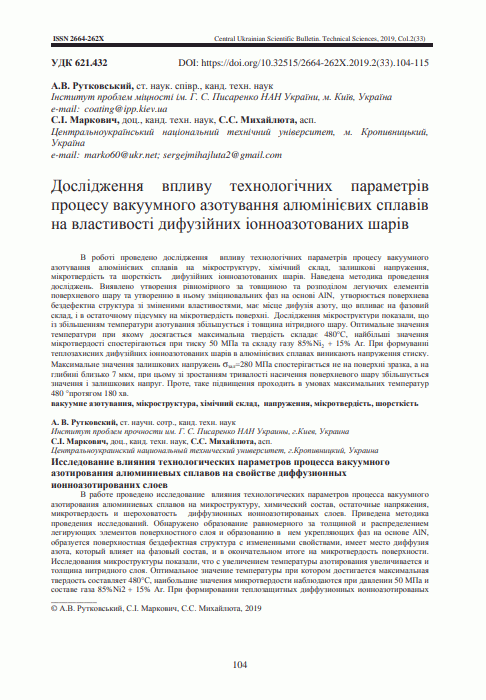

В роботі проведено дослідження впливу технологічних параметрів процесу вакуумного азотування алюмінієвих сплавів на мікроструктуру, хімічний склад, залишкові напруження, мікротвердість та шорсткість дифузійних іонноазотованих шарів. Наведена методика проведення досліджень. Виявлено утворення рівномірного за товщиною та розподілом легуючих елементів поверхневого шару та утворенню в ньому зміцнювальних фаз на основі АlN, утворюється поверхнева бездефектна структура зі зміненими властивостями, має місце дифузія азоту, що впливає на фазовий склад, і в остаточному підсумку на мікротвердість поверхні. Дослідження мікроструктури показали, що із збільшенням температури азотування збільшується і товщина нітридного шару. Оптимальне значення температури при якому досягається максимальна твердість складає 480°С, найбільші значення мікротвердості спостерігаються при тиску 50 МПа та складу газу 85%Ni2 + 15% Аr. При формуванні теплозахисних дифузійних іонноазотованих шарів в алюмінієвих сплавах виникають напруження стиску. Максимальне значення залишкових напружень σзал=280 МПа спостерігається не на поверхні зразка, а на глибині близько 7 мкм, при цьому зі зростанням тривалості насичення поверхневого шару збільшується значення і залишкових напруг. Проте, таке підвищення проходить в умовах максимальних температур 480 °протягом 180 хв.
